今回ノートパソコンのトラックパッド部がバッテリー劣化のせいで、膨張して来ているとのことバッテリー交換作業のご依頼を頂きました。
気温のせいか分かりませんが、ノートパソコン内蔵バッテリーの交換作業は割と夏に多い気がします。今回 HP社製 Spectre x360 コンバーチブル 13-ac0XXのバッテリー交換は過去にも行ったことがあり、今回も同様に作業を行わせて頂きました。
宅急便を用いた宅配修理もご好評いただいております
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i8e69bb7c01db144f/version/1630941196/image.jpg)
コロナ禍もあり、遠方の方からのご依頼は宅配修理が非常に便利です。今回は神奈川県鎌倉市のお客様よりホームページをご覧頂き、お問い合わせ、修理ご依頼をいただきました。
発送の際はクロネコ宅急便のパソコンボックスを使用することで運送時の補償もありますし、離島でなければ、ほぼ1、2日で到着、返送が可能です。移動時間やコスト、リスクを考えると賢い依頼方法だと思います。
まずは状況チェック
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i8cfea7f8c6a45d42/version/1630941219/image.jpg)

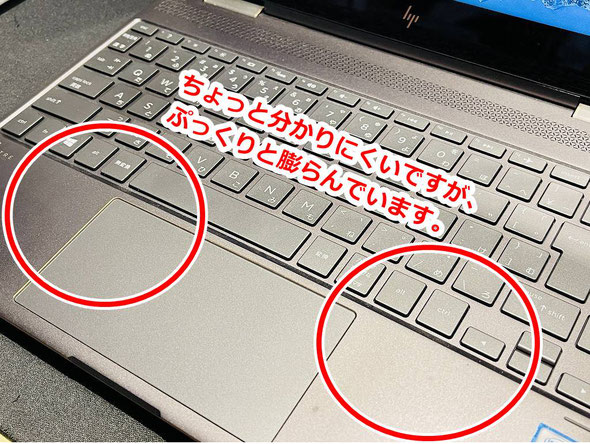

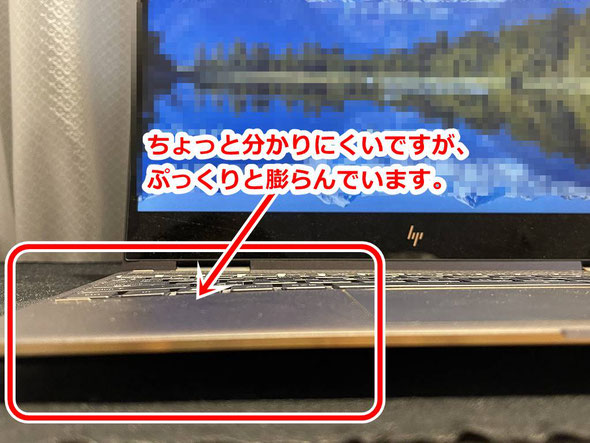

まずは状況をチェックします。確かにバッテリー劣化にて膨張しているのがよく分かります。このまま放置して使用し続けると最悪は火災につながる危険性もあります。(特に落としたり、過充電などが続くと危険)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/icfbfd8f5d5f28bd6/version/1630941387/image.jpg)
では、分解していきます。
正常動作、電源onを確認できましたので、PCをシャットダウンしてから分解作業に入ります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/ifbff2eeadf9afe8d/version/1630941458/image.jpg)

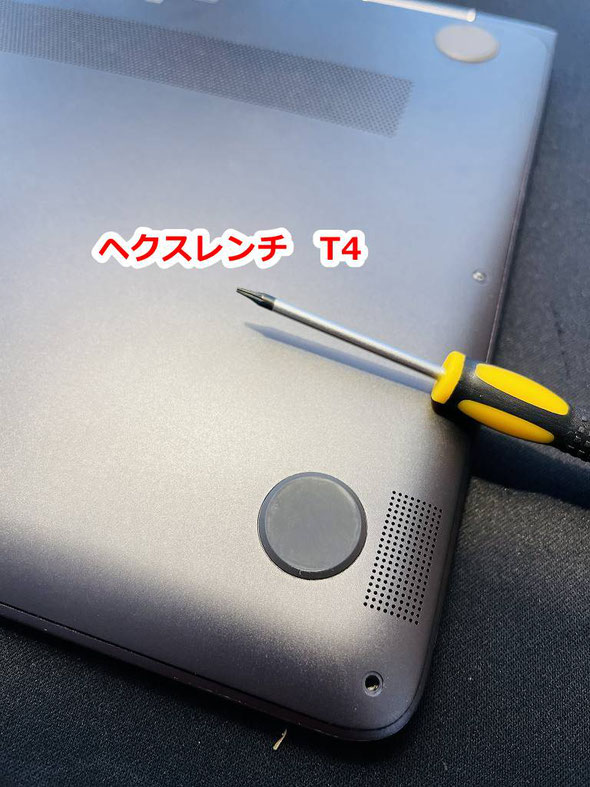

ヘクスレンチ(トルクスドライバー)のT4と、+の精密ドライバーを使用してビスを外していきます。特にMACなどの分解作業の多い方は、トルクスドライバーセットをお買い求め頂いておくと便利です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i9fa874492fe7e154/version/1630941467/image.jpg)

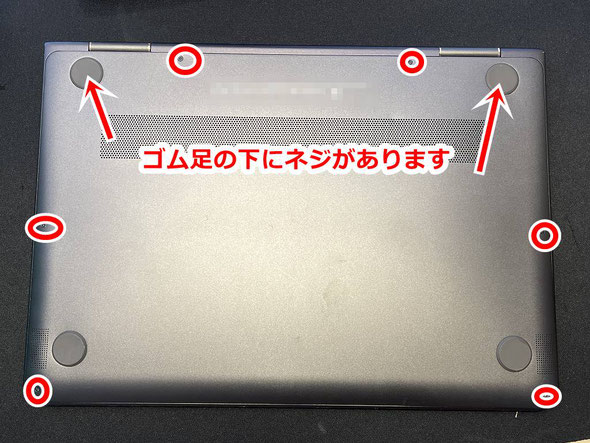

まずはトルクスドライバーで、〇の部分のビスを取り外します。とても細かいのでネジ山を潰してしまわないように注意が必要です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i64136d03ef4a9a99/version/1630941638/image.jpg)

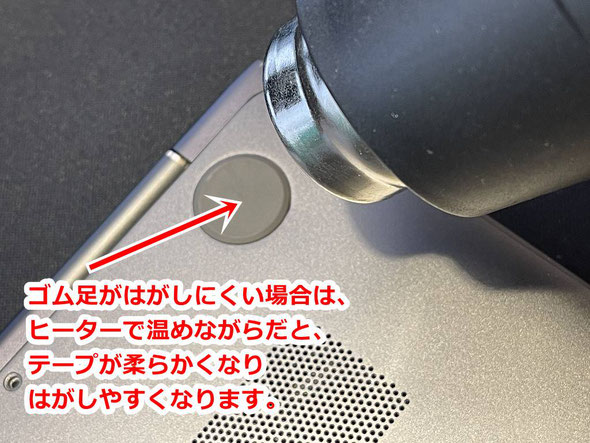

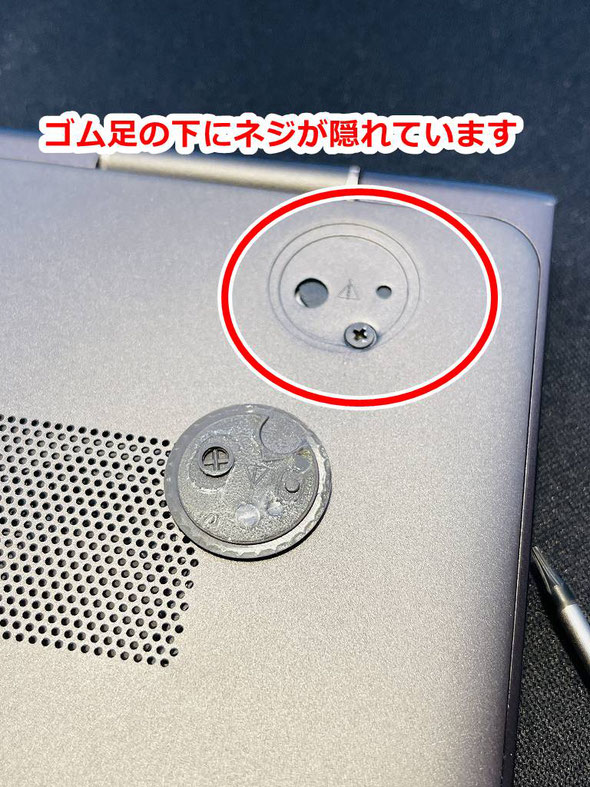

画面付け根側のゴム足の下に+ネジが隠れています。
特に冬場でゴム足が取り外しにくい場合は、ヒーターなどで温めてから剥がすと両面テープが柔らかくなり剥がしやすくなります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/ic4b08085f14f0bff/version/1630941678/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/ib15d80a7fd2ebbaf/version/1630941751/image.jpg)

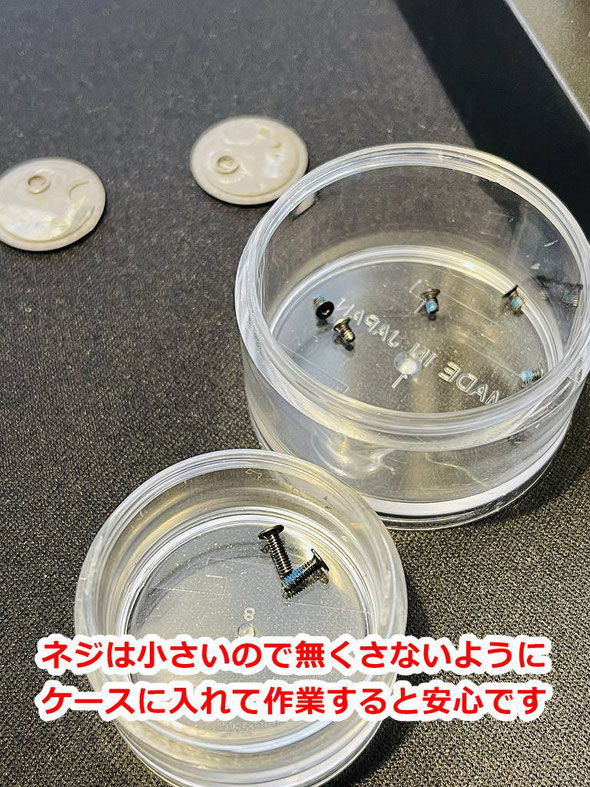

取り外したビスはとても小さい為、一度落としてしまうと見つけるのが困難です。ネジケースなどを使われると安全です。ほか、手順事にネジをケースに入れておけば、分解した手順が覚えやすいです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i89c162bc32667bf5/version/1630941762/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/ic8c5d23146992dbf/version/1630941890/image.jpg)
裏カバーを外すと基盤が見えます
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i433c125f4cb6e3e4/version/1630941895/image.jpg)

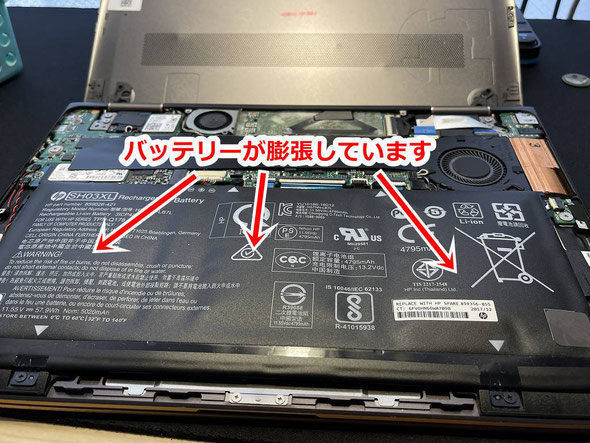

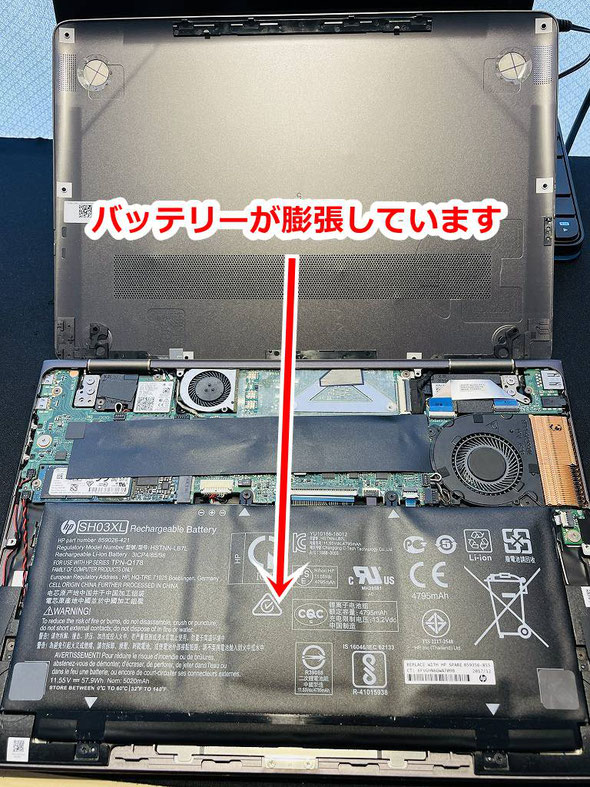

本体裏カバーが外れました。バッテリーはやはり膨張してますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i4a3aac098099ab8a/version/1630941927/image.jpg)
交換用の新品バッテリーと比べるとご覧の通り。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i15bd47b75c15c8d2/version/1630941934/image.jpg)

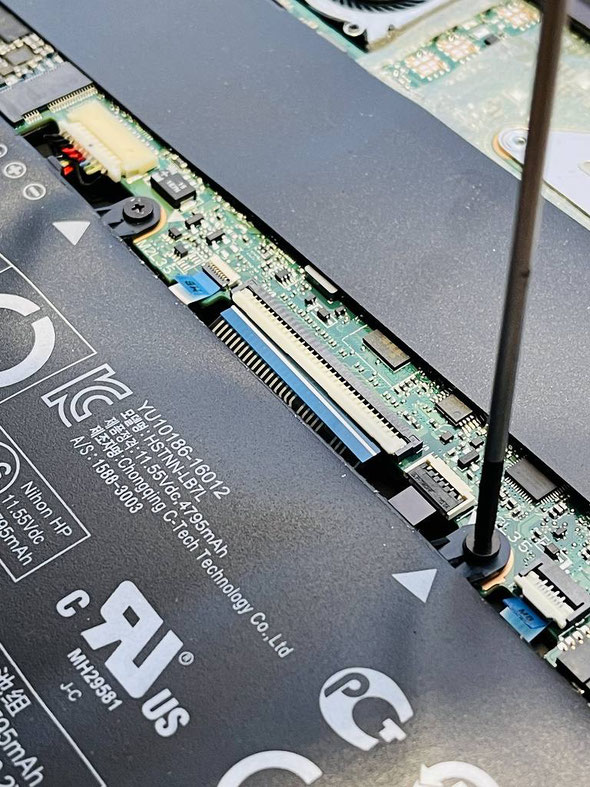

バッテリーを固定しているビスを外していきます。+の精密ドライバーで行いますが、100均よりも、やはりメーカー物がおススメです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i201c223cb68c3f3f/version/1630941957/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i20d58a1506e32909/version/1630942050/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/iff48bd05d993041c/version/1630942043/image.jpg)

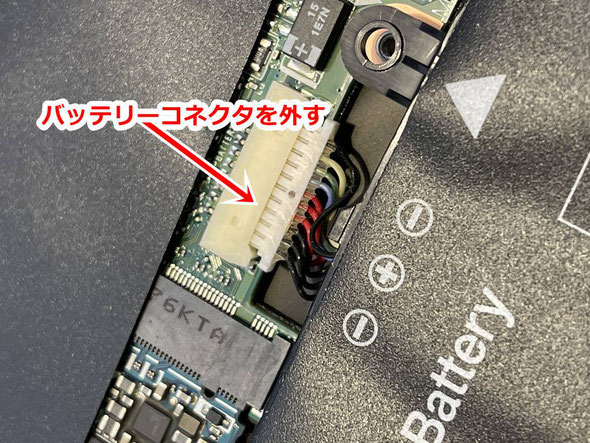

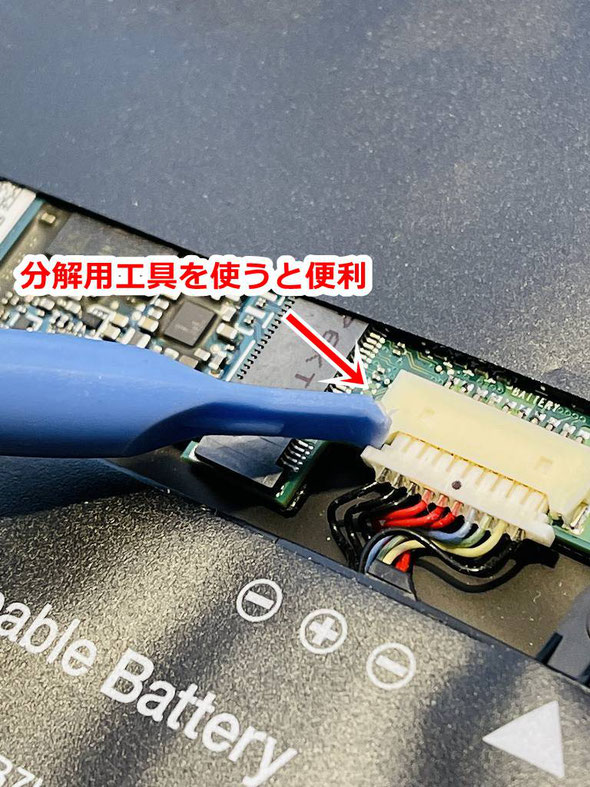

バッテリーコネクタを外します。
爪で外しても出来なくはないですが、やはり分解工具を使った方が余計な力やリスクが少なく済みます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/idb45c0abb96283ca/version/1630942057/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i14744404a2d30e68/version/1630942152/image.jpg)

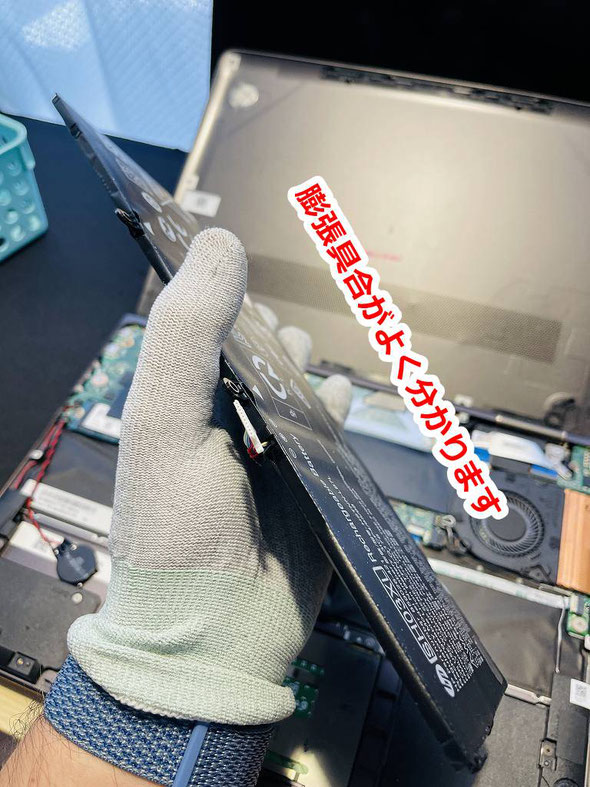

バッテリーを取り外してみると、膨張具合がより分かります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i65e3c24a40893ec7/version/1630942162/image.jpg)

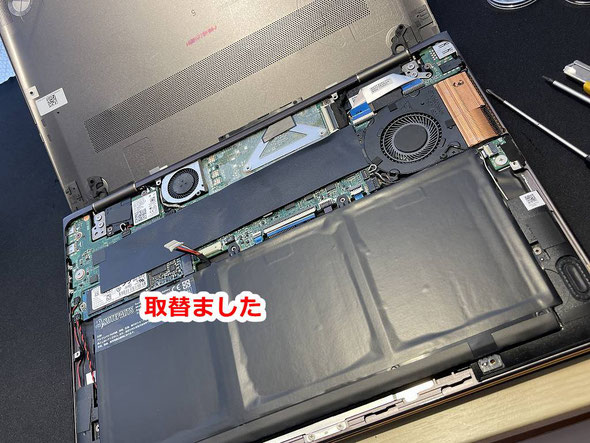

交換用のバッテリーを付け替えます。
今回はNOTEPARTS社製バッテリーを使用していますが、過去にhp Pavillionシリーズでも同社のものを使用しており、十分な安全性を確認しています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/ib2a05b41f9092e1c/version/1630942187/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/i42ed046a0f2e089e/version/1630942250/image.jpg)
バッテリーコネクタ部のケーブルが少し長くなっているので、ちょっと曲げてあげなければいけません。少しコツが要ります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/ia9ede0fd998e7601/version/1630942278/image.jpg)
カバーを元に戻し、電源投入して充電を確認します。
今回は、機密の関係上、起動画面からの充電マークを確認するまでとなりました。(ご返却後、お客様側で再度チェックして頂きます)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/ic3e1cf7a71b0d328/version/1630942323/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/id699efa5e3ee897e/version/1630942330/image.jpg)
ご返送の前に、本体表裏、キーボード、画面などを無水エタノールで消毒、掃除機でホコリを吸引などの簡単な清掃を行ってご返却致します。
コロナ禍において、こうした事も大切だと弊所は考えていますし、分解することで、本体内部のホコリが出てきます。
基本的に、ご請求書をお送りし、ご入金後の返送となります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=590x10000:format=jpg/path/s7724daf2beb82516/image/ic966ec386812b415/version/1630942338/image.jpg)
バッテリー初回時に行うこと(メーカーマニュアルより)
- シャットダウンした状態で、古いバッテリーを外したらACアダプタをつないでバッテリー無しの状態で10分ほどPCを起動させる。
- PCをシャットダウン後、新しいバッテリーを装着し、約8時間程度長めの充電を行う。
- バッテリーが満充電できない場合は、いったんバッテリー容量3%ほどまで放電し、再度満充電する。
今回使用した部品など
参考までに今回使用した部品などをご紹介しますが、あくまで参考までとしてください。(状況により使用する部品も変わってきます)
作業のポイント
ノートパソコンの小さなビスはネジ山を潰さぬことが大切です。
精密ドライバーを使う際も、100均などの安物よりかメーカー物を選ぶことをおススメします。ネジ山をなめてしまったりする危険もなく、扱いやすいので長い目で見て安心です。(ビスをなくさないようケースもあると便利です)
パソコン内部を触る際は静電気対策はしっかりと。
作業時は、静電気防止手袋をしています。以前までトラスコ中山さんのものを使っていましたが、最近はサンワサプライさんのものがお気に入りです。
理由は価格が安いのと、汚れにくいこと。
ほかトラスコ中山さんに比べてぴっちりしないので夏場は作業が快適です。冬場はトラスコさんがいいかも。
液晶画面を傷つけないよう、作業台にはマットを敷くなど養生もお忘れなく。エンジニアマットは価格が高めですので、弊所は大型マウスパッドを活用しております。
LINEによる修理相談・修理受付も可能
![](https://image.jimcdn.com/app/cms/image/transf/dimension=589x10000:format=jpg/path/s7724daf2beb82516/image/i6bdfe39f671cf2a5/version/1624433204/image.jpg)
『こんな修理できますか?』『◎月◎日に持ち込みたいのですが...』などのご相談をLINEでお気軽にご相談いただけます。
24時間受付可能ですので日時曜日問わずメッセージください。(作業中など即返信はできない場合もありますので、お急ぎの場合はお電話ください)
修理相談時に、写真や動画で現状をお送りいただくことも可能ですので、大変便利ですよ。
宅急便による修理受付も可能です。

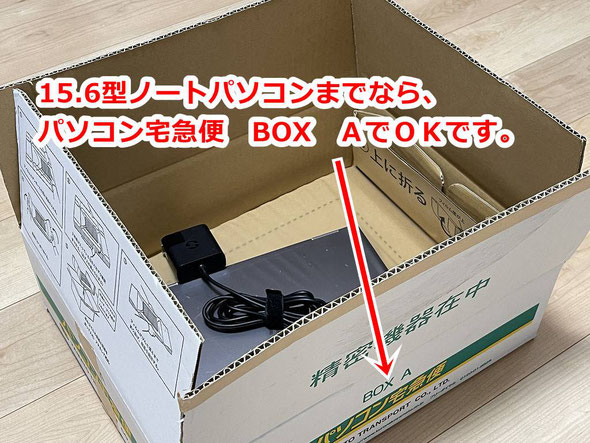

宅配修理には、宅急便会社が販売している専用の段ボール箱を利用していただきます。
